一，系统介绍

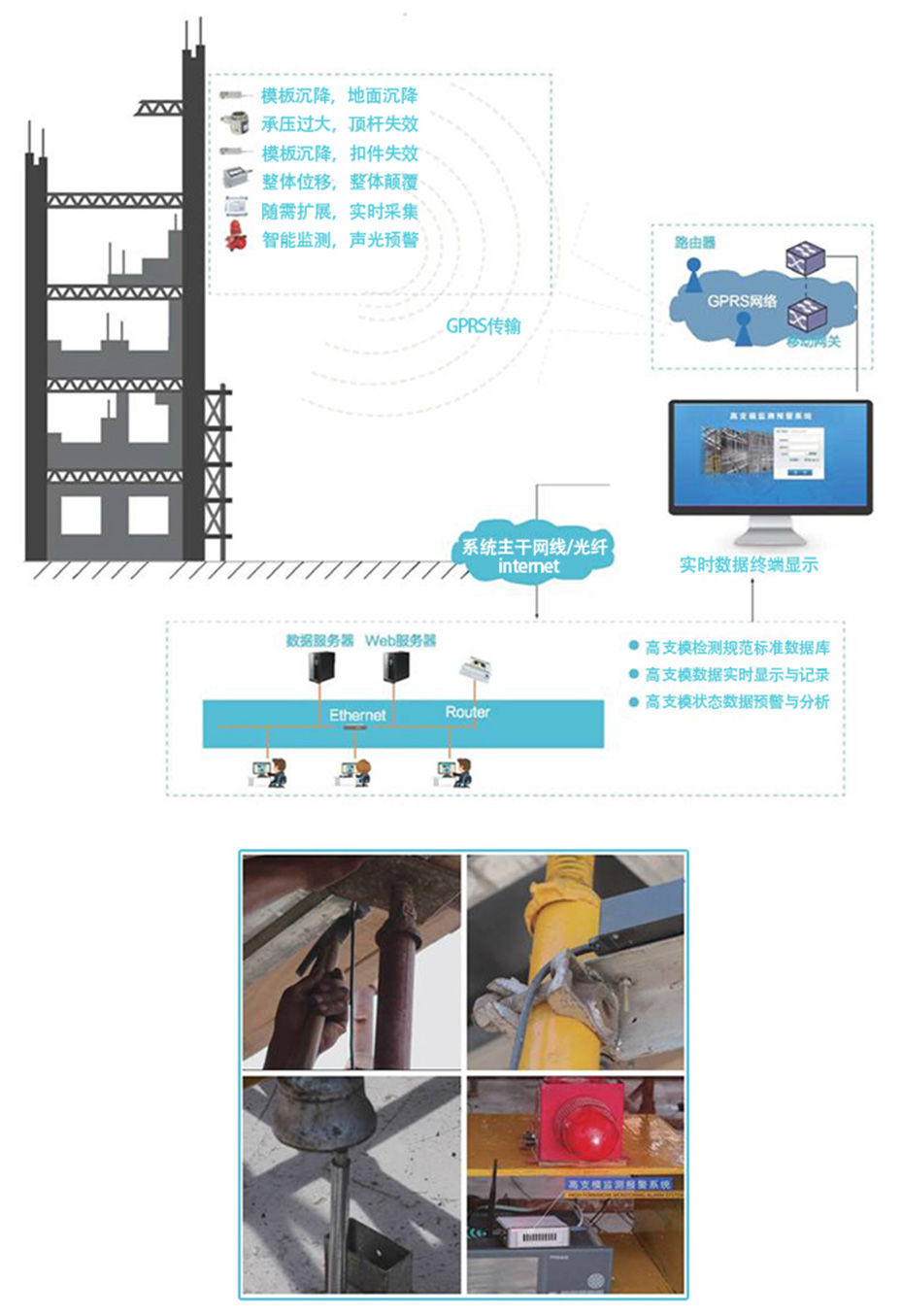

高支模监控系统通过安装在模板支架的传感器进行重量、倾斜度、位移等数据，通过无线组网的方式将数据传输到系统主机上，主机对采集点数据进行显示，根据各采集点数据进行比对，根据比对结果进行报警，同时将数据传输到远程服务器内。

二，系统组成

系统由主机、分机、重量传感器、倾角传感器、位移传感器、报警器等组成；

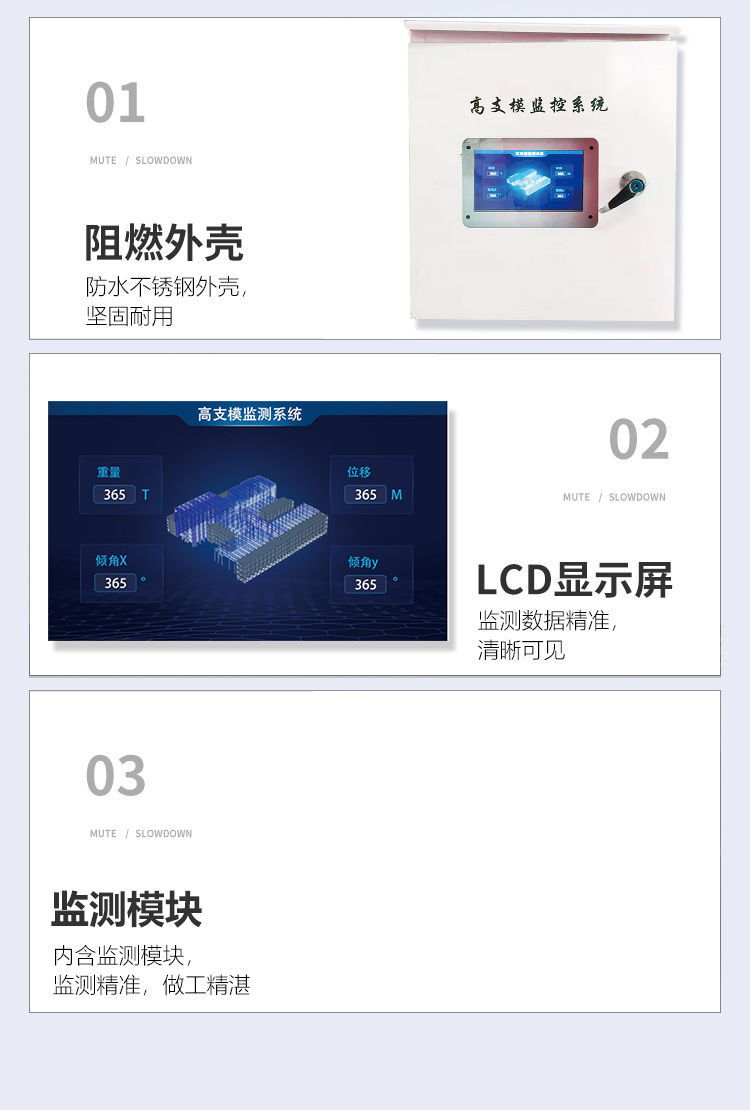

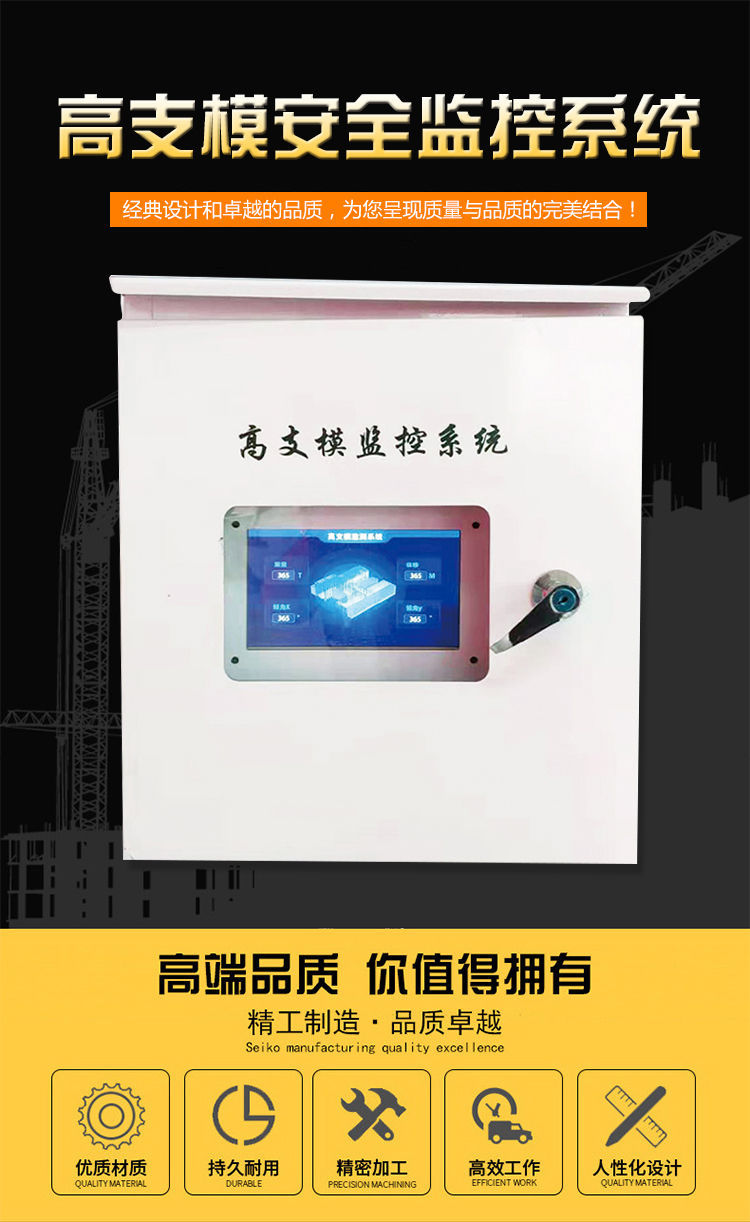

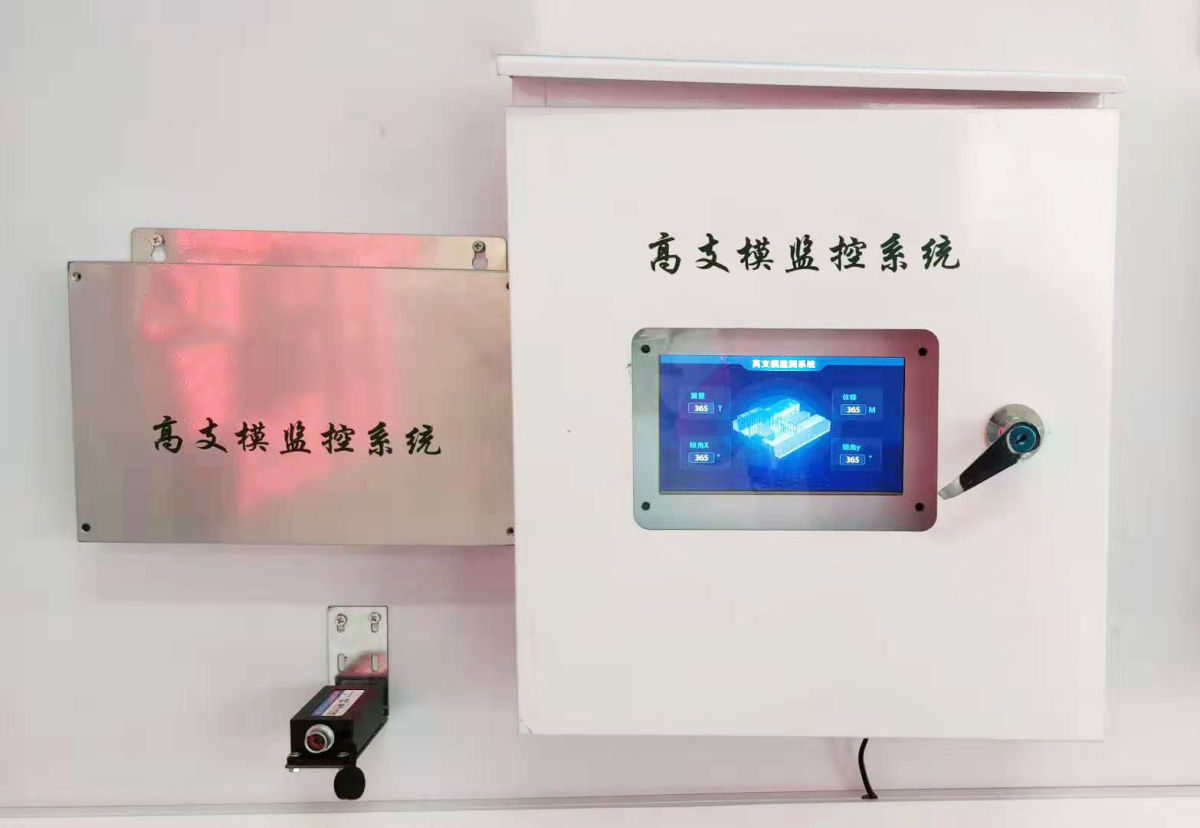

1、系统主机：采集各个点位数据，对数据进行分析与整合；

2、分机：采集各个节点数据，将数据传输到主机上；

3、重量传感器：检测现场模板承重力；

4、倾角传感器：检测高支模纵向倾斜度；

5、位移传感器：检测现场位移度；

6、报警器：高功率语音模块，覆盖整个区域；

7、系统软件：整合系统的数据，通过大数据进行分析计算高支模使用率、损坏度等；

三，系统特点

1、远程组网与服务器获取数据：传统设备采用局域无线组网进行数据整合，但是由于现场工况比较复杂会造成数据传输不畅，针对此问题本设备分机端加装低功耗网络模块，将数据传输到服务器上，主机在局域网内无法获取数据的状态下直接通过服务器读取数据，保证数据流畅；

2、软件分析功能：系统配有软件平台及手机APP，通过大数据进行分析，如通过重量计算高支模使用状态，通过倾角分析立柱牢固度等，根据长时间的数据跟踪分析做出设备曲线表；
